半导体领域里截止阀应用
在多领域核心控制元件的深度剖析在工业生产和各类基础设施中，截止阀是保障流体介质有效控制的关键设备之一。它凭借截断或接通管路中介质流动的基础功能，广泛应用于半导体、石油化工、电力、制药、食品饮料等多个领域，且因各领域工况需求不同，在设计、材料选用、型号规格等方面呈现出多样化的特点。
截止阀的工作原理与基本结构
（一）工作原理：基于阀瓣与阀座的相对运动，当阀杆旋转时，带动阀瓣上升或下降，阀瓣离开阀座，阀门开启，介质便可通过；阀瓣紧密压在阀座上时，阀门关闭，截断介质流动。这种简单而有效的控制方式，使得截止阀能够精确地调节和控制管道内流体的通断。

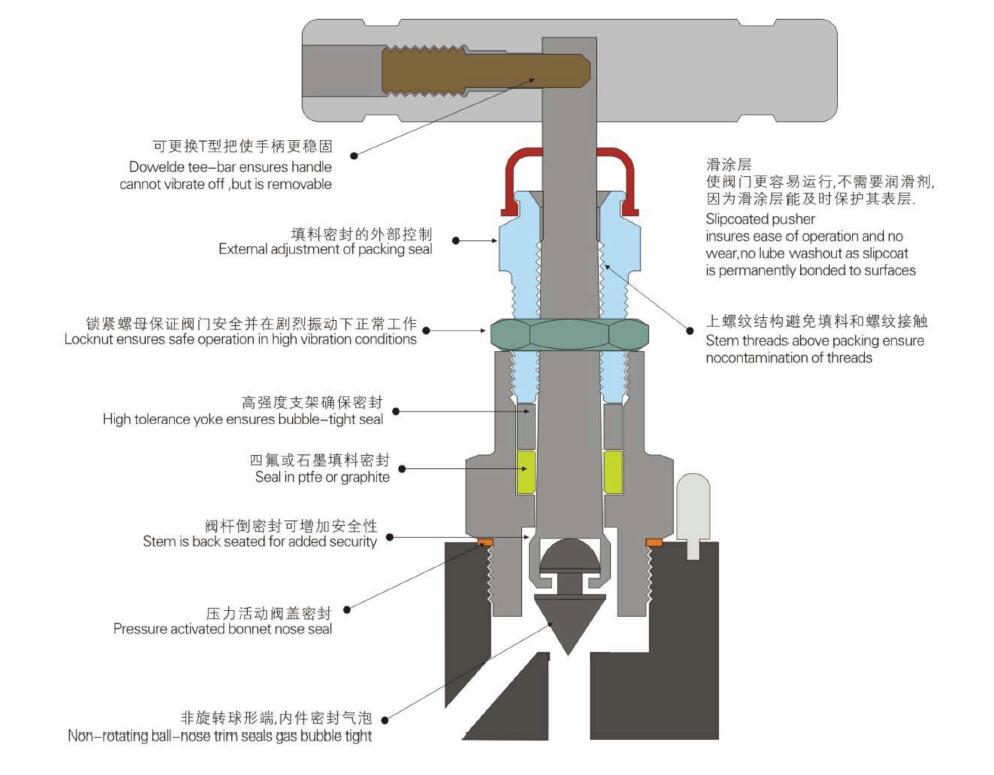

（二）基本结构
1. 阀体：作为截止阀的主体结构，用于容纳其他部件，并与管道连接。阀体的形状和尺寸根据不同的应用场景和口径要求而有所差异，常见的有直通式、角式等。
阀体材料的选择至关重要，需根据介质特性、工作压力和温度等因素确定，如在高温高压的工况下，常采用铸钢、锻钢等材料；在耐腐蚀要求较高的场合，会选用不锈钢、塑料等材料。
2. 阀盖：安装在阀体顶部，与阀体共同构成一个封闭的空间，保护内部的阀杆、阀瓣等部件。阀盖与阀体的连接方式有法兰连接、螺纹连接和焊接等，不同的连接方式适用于不同的工作压力和温度范围。
3. 阀杆：连接手轮或执行机构与阀瓣，通过旋转阀杆实现阀瓣的升降运动。阀杆需要具备足够的强度和刚性，以承受操作力和介质压力，同时要保证良好的直线度和表面光洁度，确保阀瓣运动的平稳性和密封性。
4. 阀瓣：直接与介质接触，是实现阀门开启和关闭的关键部件。阀瓣的形状有平板形、柱塞形、流线形等多种，不同形状的阀瓣适用于不同的介质和工况。
例如，平板形阀瓣结构简单，适用于一般的介质和工况；流线形阀瓣则能减少流体阻力，适用于对流量要求较高的场合。
5. 密封件：包括阀座密封面和阀杆密封处的密封件。阀座密封面通常采用金属密封或非金属密封，金属密封适用于高温高压的工况，具有较高的密封性能和耐磨性；非金属密封则具有良好的柔韧性和密封性，适用于低温、腐蚀性介质等工况。
阀杆密封处常用的密封件有填料密封和波纹管密封，填料密封结构简单、成本低，但存在一定的泄漏风险；波纹管密封则能实现零泄漏，适用于对泄漏要求严格的场合，如半导体、制药等行业。
二、截止阀在半导体领域里的应用
（一）应用环境特点与特殊要求半导体制造是一个高度精密且对环境要求极为苛刻的过程。在芯片制造过程中，哪怕是极其微小的颗粒污染物都可能导致芯片性能下降甚至报废。
因此，应用于半导体领域的截止阀必须具备超高的洁净度，阀门内部表面要经过特殊处理，确保无颗粒脱落。
同时，半导体工艺对气体或液体的流量控制精度要求极高，截止阀需要能够实现精准的流量调节，以保证工艺的稳定性和一致性。此外，快速的响应能力也是关键，在工艺切换时能够迅速准确地控制介质的通断。
（二）常用型号规格及技术参数
以半导体行业里常用的截止阀品牌为例：
1. 世伟洛克（Swagelok）SS - 400系列- 规格：该系列截止阀的公称通径范围一般为1/8” - 1”，能够满足半导体制造中常见的管道连接需求。
- 技术参数：阀门的泄漏率极低，可达到10⁻⁹ std cm³/s He（氦气），这一指标确保了在高要求的半导体工艺中，气体介质不会出现泄漏现象，保证了工艺环境的纯净度。
工作压力范围可达10,000 psi（约68.95 MPa），可适应不同压力等级的气体输送系统。阀门的开启和关闭时间极短，通常在毫秒级，能够快速响应工艺控制信号。
2. 德国沃德（WODE）VSS系列- 规格：公称通径涵盖了1/8” - 1”，有VCR、卡套、螺纹等多种连接方式，压力从1000PSI到6000PSI不等，产品均为电解抛光、满足EP、BA等级别要求。为半导体生产线上的多种管道布局提供了多种规格的选择。技术参数：密封性能卓越，泄漏率可低至10⁻¹⁰ std cm³/s He。工作温度范围为 - 40℃至350℃，能够适应半导体制造过程中可能出现的不同温度工况。
该系列阀门的流量系数（Cv值）经过精心设计，在保证密封性的同时，确保了良好的流量控制性能，满足半导体工艺对流体流量的精确要求。
（三）典型应用场景
1、光刻工艺：光刻是半导体制造中至关重要的环节，需要精确控制光刻气体的流量和通断。截止阀安装在光刻气体输送管道上，能够根据光刻工艺的要求，快速、准确地开启和关闭，确保光刻气体在合适的时间以精确的流量进入光刻设备，从而保证光刻图案的精度和质量。
2、 刻蚀工艺：在刻蚀过程中，需要使用各种腐蚀性气体对硅片表面进行蚀刻。截止阀用于控制这些腐蚀性气体的输送，其超高的洁净度和良好的耐腐蚀性，能够防止阀门内部的污染物进入刻蚀系统，同时确保在长期接触腐蚀性气体的情况下，阀门的性能不受影响，保证刻蚀工艺的稳定性和一致性。
3、湿制程工艺：在清洗、显影等湿制程中，截止阀用于控制化学试剂的流动。由于化学试剂通常具有腐蚀性，且对流量控制精度要求较高，半导体专用截止阀能够满足这些要求，确保化学试剂在合适的时间以准确的流量输送到硅片表面，实现高效、精确的湿制程处理。
