VCR接头常用型式有哪些

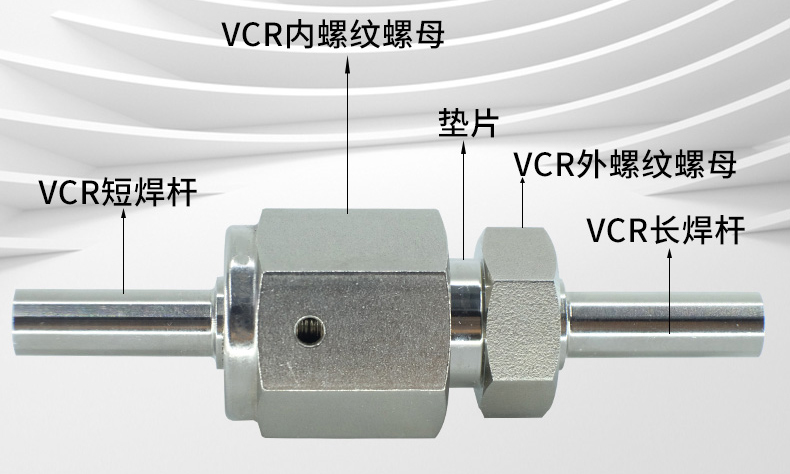

VCR接头是面密封接头的一种，密封元件采用金属垫片。通过内、外螺纹互锁来压迫金属垫片，使垫片产生的变形，从而达到密封的效果。常见的VCR五件套有Short-Gland + Female-Nut + Gasket + Long-Gland + Male-Nut。那么大家知道VCR接头常用型式有哪些？

VCR接头常用的型式：

1、按作用不同可分为：直通接头、弯头、三通、大小头、四通、管帽、堵头、转换接头等。

2、按接头的连接方式可分为：①都是VCR连接，都是本体，需要同内螺纹螺母、接头、垫片配合使用；②一头是VCR连接，一头是螺纹连接；③一头是VCR连接，一头是卡套连接；④其它。

3、LOK接头是一个整体，包括本体、螺母、前卡套和后卡套。例如订购了一个UnionElbow（LOK弯头），就可以直接使用了，不需要另外订购螺母和前、后卡套（除非作为备用部件）。

4、VCR接头的金属垫片可分为无爪型（NonretainedGasket）和带爪型（RetainedGasket）。

5、VCR接头的接头（Gland）种类很多，按长短可分为长型（Long Tube）、短型（Short Tube）；按焊接形式可分为对焊（Butt Weld）、肩焊（ShouldWeld）、承插焊（Socket Weld）；按与其配套使用的螺母可分为公型（Male）、母型（Female）。

6、对于一头是螺纹连接的VCR接头，要区分管螺纹的类型，比较常见的有两种：NPT（60°圆锥管螺纹，美标产品常用）和PT（55°圆锥管螺纹，国内常用，日本也用得较多）。

7、实际上TUBE管有英制（如1/8”、1/4”、3/8”、3/4、”1”）和公制（如3、8、15、20、25mm）两种（都是指管外径），不过常用的是英制。因此同TUBE配套的VCR接头也有英制和公制之分。

VCR接头在半导体光电制造行业也得到了广泛使用。可能是因为Swagelok公司的名气和影响力太大，VCR成了金属面密封接头的代名词。

VCR接头安装的注意事项

VCR接头是面密封接头的一种,密封元件采用精密制造的金属垫片,具有高纯度的金属对金属密封,从而可在真空至正压范围内提供无泄漏服务。常见的VCR五件套有Short-Gland + Female-Nut + Gasket + Long-Gland + Male-Nut。这种面密封式的接头气密性比较好，一般特种气体或是高纯气体管路多数会用到这种形式的接头。

那么大家知道VCR接头安装的注意事项是什么？

VCR接头安装的注意事项：

1、手拧紧VCR接头之后，对内外纹螺母须用记号笔做记号，便于安装后检查。

2、安装时，严格遵循世伟洛克关于安装圈数的说明，不要为泄漏而过度拧紧，因为会带来损坏接管端面，导致泄漏或减少使用次数。

3、拧紧VCR接头时，切勿旋转外螺纹螺母或本体，应固定外螺纹螺母或本体，旋转内螺纹螺母。扳手要向内拧，形成较小夹角，避免因接头或扳手突然松动。

4、管子安装前需应力，保持在同一轴线上，调整合适角度用手先旋紧，再用扳手旋转至相应圈数，勿直接用扳手拧紧否则会损坏螺纹。

5、不要在管路内带压情况松开和紧固VCR接头，除非是需要保证管道氮气正压安装。

6、不同品牌材质的VCR接头组件（本体、接管、螺母、垫片等）不能混用。

7、高纯应用中，须保证VCR接管表面清洁，内包装塑料袋只能在安装时才能拆开；安装过程要避免划伤表面特别是接管密封面，要将敞开的接管保护起来,可以用自带的塑料帽。

8、复装VCR接头时，须更换新垫片。

VCR接头要与自动焊接头配合使用,在不需要拆卸的地方使用自动焊接头，VCR接头安装的注意事项主要是上面介绍的这些，我们大家都需要多注意上面这种安装注意事项。
