进口隔膜阀的结构原理特征以及使用说明
进口隔膜阀的结构原理特征以及使用说明
一、进口隔膜阀介绍
根据著名的隔膜阀品牌德国沃德WODE、德国盖米、美国威盾VTON和英国桑德斯(Saunders)的专业阀门资料,总结归纳出隔膜阀的定义:
进口隔膜阀是用隔膜作启闭件封闭流道、截断流体、并将阀体内腔和阀盖内腔隔开的截止阀。隔膜常用橡胶、塑料等弹性、耐腐蚀、非渗透性材料制成。 阀体多用塑料、玻璃钢、陶瓷或金属衬胶材料制成。 结构简单、密封和防腐性能较好,流体阻力小。用于 低压、低温、腐蚀性较强和含悬浮物质的介质。以德国沃德WODE产品为例,常用的隔膜阀有进口衬胶隔膜阀、进口衬氟隔膜阀、进口气动隔膜阀、进口无衬里隔膜阀、塑料隔膜阀。
二、进口隔膜阀工作原理
隔膜阀用耐腐蚀衬里的阀体和耐腐蚀隔膜代替阀芯组件,利用隔膜的移动起调节作用。隔膜阀的阀体材料采用铸铁、铸钢,或铸造不锈钢,并衬以各种耐腐蚀或耐磨材料、隔膜材料橡胶及聚四氟乙烯。衬里的隔膜耐腐蚀性能强,适用于强酸、强碱等强腐蚀性介质的调节。
隔膜阀的结构简单、流体阻力小、流通能力较同规格的其他类型阀大;无泄漏,能用于高粘度及有悬浮颗粒介质的调节。隔膜把介质与阀杆上腔隔离,所以没有填料介质也不会外漏。但是,由于隔膜和衬里材料的限制,耐压性、耐温性较差,一般只适用于1.6MPa公称压力和150℃以下。

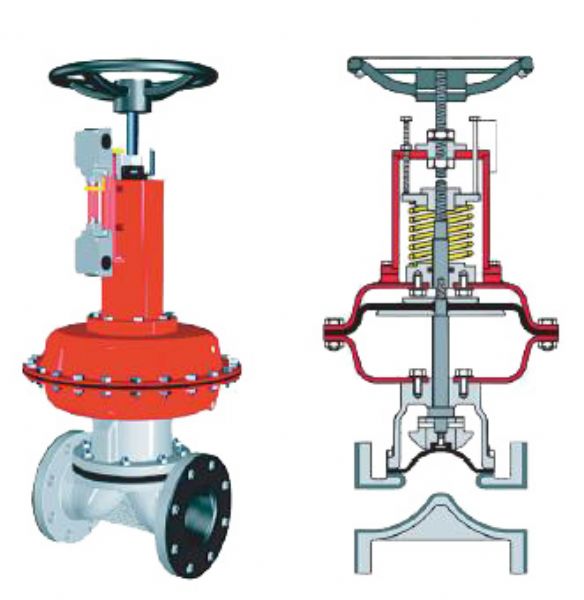

隔膜阀的流量特性接近快开特性,在60%行程前近似为线性,60%后的流量变化不大。气动形式的隔膜阀尚可附装反馈信号、限位器及定位器等装置,以适应自控、程控或调节流量的需要。气动隔膜阀的反馈信号采用无触点传感技术。该产品采用薄膜式推进气缸,替代活塞气缸,排除了活塞环易损坏,造成泄漏而导致无法推动阀门启闭的弊端。当气源发生故障时,尚可操作手轮使阀门启闭。
三、进口隔膜阀的特征
隔膜阀的主要优点是其操纵机构与介质通路隔开,不但保证了工作介质的纯净,同时也防止管路中介质冲击操纵机构工作部件的可能性。此外,阀杆处不需要采用任何形式的单独密封,除非在控制有害介质中作为安全设施使用。隔膜阀中,由于工作介质接触的仅仅是隔膜和阀体,二者均可以采用多种不同的材料,因此该阀能理想地控制多种工作介质,尤其适合带有化学腐蚀性或悬浮颗粒地介质。
英标隔膜阀的工作温度通常受隔膜和阀体衬里所使用材料地限制,它的工作温度范围大约为-50~175℃。隔膜阀结构简单,只由阀体、隔膜和阀盖组合件三个主要部件构成。该阀易于快速拆卸和维修,更换隔膜可以在现场及短时间内完成。操纵机构和介质通路隔开使隔膜阀不仅适用于食品和医药卫生工业生产,而且也适用于一些难以输送的和危险的介质。更多种人造合成橡胶和工程塑料的应用,以及更广泛地选择阀体衬里材料,使隔膜阀在现代工业的各个领域都得到广泛的应用。
隔膜阀分类
隔膜阀按结构形式可分为:屋式、直流式、截止式、直通式、闸板式和直角式六种;连接形式通常为法兰连接;按驱动方式可分为手动、电动和气动三种,其中气动驱动又分为常开式、常闭式和往复式三种。
四、进口隔膜阀的说明书
    根据著名的进口隔膜阀品牌美国威盾VTON的2016版本的隔膜阀说明书,对隔膜阀的安装和使用进行说明
操作很近似于胶管阀的操作。旋转手轮是压缩  器下降,开始像阀体底壁推动隔膜。在节流状态,手动操纵器旋转到所需的流量处之后并停留在该处。在开-关状态,  达到最大压力时,两个表面则达到严密的密封。当隔膜阀打  开时,手动操纵器的旋转作用则相反,当闭合元件提升后扩  大了流动面积。最终,在全开位置,压缩器完全收缩到阀盖  帽内部,隔膜远离物流。在此点阀门达到它的全面积容量。总之隔膜阀提供固有等百分比流动特性,该特性在操作时往  往会直线运动。
1、隔膜阀开关不能用F扳手,而且开到底时,再关一圈,不能开到最底。
2、丝杠要定期加黄油。
3、阀门关闭时不能用太大的力,以防膜片损坏。
4、螺栓要定期加黄油,以防生锈。
5、阀门损坏后,要拆开检查,如果只是膜片损坏,只更换膜 片就可以了。更换膜片时,阀门要处于全开状态。
安装与维护
①隔膜阀安装前应仔细核对管路的运行条件是否与本阀规定的使用范围相符,并应清洗内腔,以防止污物卡阻或损伤密封部件。
②橡胶衬里层和橡胶隔膜表面切勿涂刷油脂类物品,以防橡胶溶胀,影响隔膜阀使用寿命。
③手轮或传动机构,不允许作起吊用,并严禁碰撞。
④手动操作隔膜阀时,不得借助于辅助杠杆,以防扭力过大而损伤驱动部件或密封部位。
⑤隔膜阀应存放在干燥通风的室内,严禁堆放,库存隔膜阀的两端通道必须封口,且启闭件应处于微开启状态。
欢迎广大用户同仁与我公司沟通探讨更多关于衬胶、衬氟阀门的技术性问题。
