[图文]管径Dn、De、D、d、Φ 的含义和区别
管径Dn、De、D、d、Φ 的含义和区别
阀门口径(DN)的大小与管道的尺寸有着必然的关系,通常说多大的管径(内径)配多大的阀门。但是在阀门与管道中经常碰到Dn、De、D、d、Φ 的这些代号,具体是什么有什么关系呢,知名阀门制造商德国沃德WODE阀门公司就此给广大用户同仁介绍:
DN是指管道的公称直径

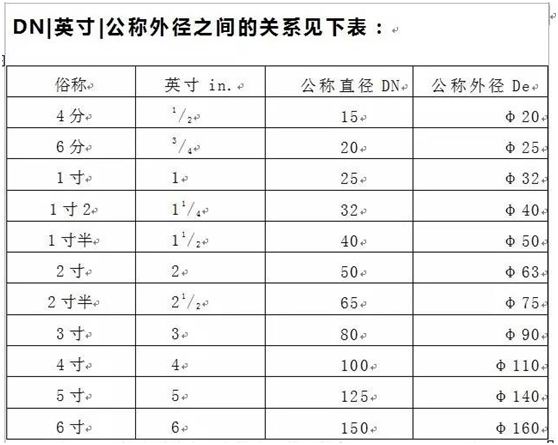

     注意:这既不是外径也不是内径;应该与管道工程发展初期与英制单位有关;通常用来描述镀锌钢管,它与英制单位的对应关系如下:
4分管:4/8英寸:DN15;
6分管:6/8英寸:DN20;
1寸管:1英寸:DN25;
寸二管:1又1/4英寸:DN32;
寸半管:1又1/2英寸:DN40;
 两寸管:2英寸:DN50;
三寸管:3英寸:DN80(很多地方也标为DN75);
 四寸管:4英寸:DN100;
De主要是指管道外径
一般采用De标注的,均需要标注成外径X壁厚的形式;
主要用于描述:无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例,用DN、De两种标注方法如下:
DN20 De25×2.5mm
DN25 De32×3mm
DN32 De40×4mm
DN40 De50×4mm
等等……我们习惯于使用DN来标注焊接钢管,在不涉及到壁厚的情况下很少使用De来标注管道; 但是标注塑料管就又是另外一回事了;还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN,这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。
两种管道材料的连接方式不外乎:丝扣连接及法兰连接。其他连接方式就用得很少了。
镀锌钢管、PPR管均能采用以上两种连接,只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠。
注意:如果是两种不同材质的金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开,包括螺栓都要用垫片分隔,避免接触。
沃德WODE阀门公司欢迎广大用户同仁与我公司沟通探讨更多关于阀门的技术性问题。
  De、DN、d、ф的各自表示范围!
   De-- PPR、PE管、聚丙烯管 外径
   DN-- 聚乙烯(PVC)管、铸铁管、钢塑复合管、镀锌钢管公称直径
   d -- 混凝土管公称直径
   ф-- 无缝钢管公称直径,其规格为,如Φ100:108 × 4
DN15-Φ22mm,DN20-Φ27mm ,
DN25-Φ34mm,DN32-Φ42mm,
DN40-Φ48mm,DN50-Φ60mm ,
DN65-Φ76(73)mm,DN80-Φ89mm ,
DN100-Φ114mm,DN125-Φ140mm ,
DN150-Φ168mm,DN200-Φ219mm ,
DN250-Φ273mm,DN300-Φ324mm ,
DN350-Φ360mm,DN400-Φ406mm ,
DN450-Φ457mm,DN500-Φ508mm,
DN600-Φ610mm, DN15-Φ18mm,
DN20-Φ25mm ,DN25-Φ32mm,
DN32-Φ38mm ,DN40-Φ45mm,
DN50-Φ57mm ,DN65-Φ73mm,
DN80-Φ89mm,DN100-Φ108mm,
DN125-Φ133mm ,DN150-Φ159mm,
DN200-Φ219mm ,DN250-Φ273mm,
DN300-Φ325mm,DN350-Φ377mm,DN400-Φ426mm ,
DN450-Φ480mm,DN500-Φ530mm ,DN600-Φ630mm。
