进口蒸汽管道止回阀的选型
进口蒸汽管道止回阀的选型
一、什么是进口蒸汽管道止回阀
蒸汽止回阀(Steam Check Valve) 是指用在蒸汽管道上的止回阀,启闭件靠蒸汽(或者冷凝水)流动和力量自行开启或关闭,以防止蒸汽(或者冷凝水)倒流的阀门,以防止发生事故。一般采用旋启式或者升降式两种结构。
要选择合适的进口蒸汽管道止回阀,德国沃德WODE的工程师建议你先了解下止回阀的分类和特征:
二、进口止回阀的分类和特征
止回阀(Check Valve):
1、按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。

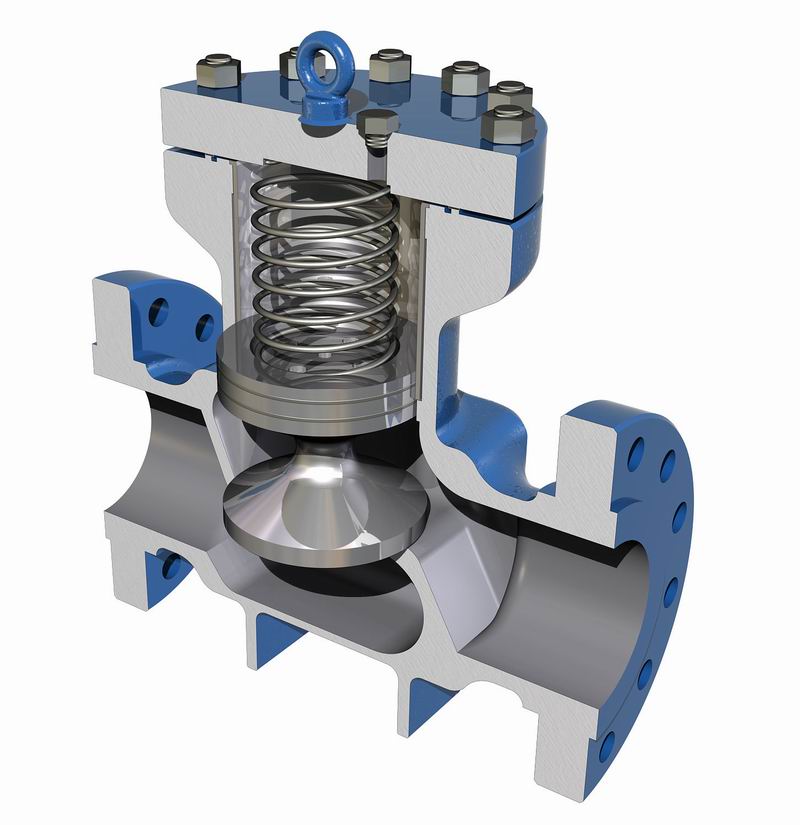

①升降式止回阀可分为立式和卧式两种。
②旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
③蝶式止回阀为直通式。
以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
三、进口蒸汽止回阀主要技术参数:
口径:DN10~DN600
压力:1.0~32Mpa或Class150~Class2500
温度范围: -20~425℃;-20~560℃
材质:碳钢、不锈钢、高温钢等
连接方式:螺纹、卡套、焊接、法兰
安装方式:水平、竖直
一般在公称通径50mm的水平管路上都选用立式升降止回阀(小口径)。直通式升降止回阀在水平管路和垂直管路上都可安装。底阀一般只安装在泵进口的垂直管路上,并且介质自下而上流动。 升降式止回阀用于要求快速关闭的场合。

旋启式止回阀可以做成很高的工作压力,PN可达42MPa,而且DN也可做到很大,较大可达2000mm以上。根据壳体及密封件的材质不同,可以适用任何 工作介质和任何工作温度范围。介质为水、蒸汽、气体、腐蚀性介质、油品、食品、药品等。介质工作温度范围在-196~800℃之间。蝶式止回阀的适用场合是低压大口径。海水介质,可以选用阀板为球墨铸铁、耐蚀铸铁来做。
止回阀公称压力或压力级:PN1.0-16.0MPa、ANSICLASS150-900、JIS10-20K公称通径或口径:DN15~900、NPS1/4~36连接方式:法兰、对焊、螺纹、承插焊等适用温度:-196℃~540℃阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质,止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
四、进口蒸汽管道止回阀的选型要符合以下要求
1、压力一般要能耐PN16以上
2、材质一般选用铸钢和不锈钢,或者铬钼钢,不适宜选用铸铁或者黄铜材质;可以选用沃德WODE的进口蒸汽铸钢止回阀,进口蒸汽不锈钢止回阀。
3、耐温至少要达180度以上,一般不能采用软密封的止回阀,可以选用德国沃德WODE的进口蒸汽旋启式止回阀或者进口蒸汽升降式止回阀,采用的是不锈钢的硬密封。
4、连接方式一般采用法兰连接
5、结构形式一般采用旋启式或者升降式。
