进口止回阀的选型标准及原则
进口止回阀的选型标准及原则

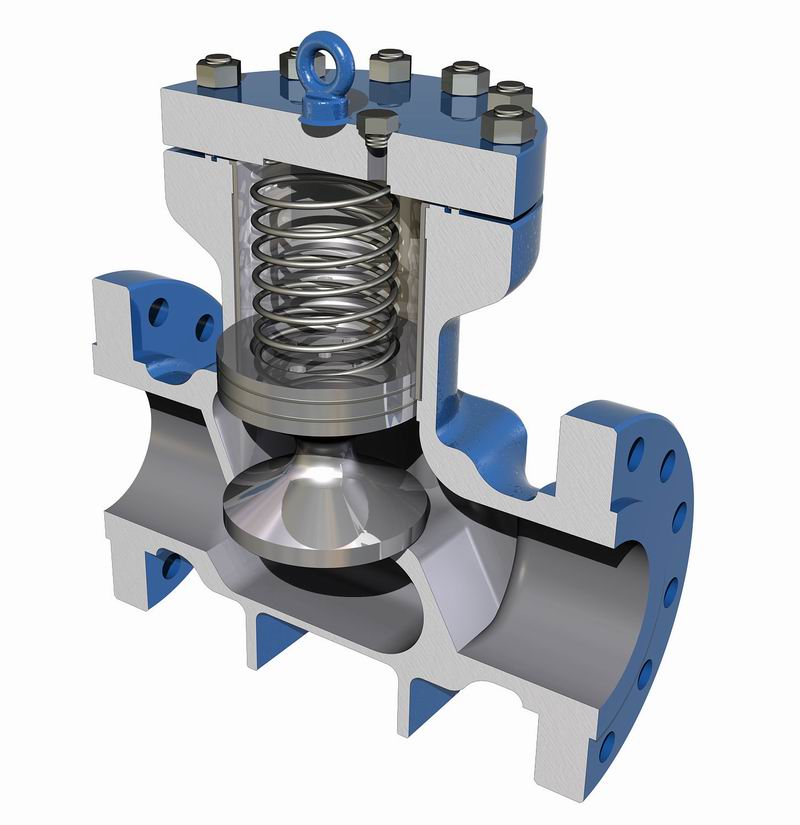

止回阀是指启闭件为圆形阀瓣并靠自身重量及介质压力产生动作来阻断介质倒流的一种阀门。属自动阀类,又称逆止阀、单向阀、回流阀或隔离阀。阀瓣运动方式分为升降式和旋启式。升降式止回阀与截止阀结构类似,仅缺少带动阀瓣的阀杆。介质从进口端(下侧)流入,从出口端(上侧)流出。当进口压力大于阀瓣重量及其流动阻力之和时,阀门被开启。反之,介质倒流时阀门则关闭。
进口止回阀的种类是阀门中比较多的品牌,所以,能否选择合适的止回阀,对使用的效果和工程成本起关键性的作用;通过对德国沃德WODE工程师的访问,根据他们的专业技术知识,以及选型经验,对止回阀的选型进行阐述:

一、进口止回阀的选择主要遵循以下原则。

1、止回阀的公称压力必须与实际工程中所需生产压力相匹配;

2、止回阀不易被所属管道系统的流体介质所腐蚀;

3、止回阀启闭件全开时的摩阻损失等必须满足工艺设计的要求,正常生产时保证启闭件处于全开状态;

4、止回阀可能产生的水锤冲击力不可超过设备或管道系统的阈强度;

5、止回阀组件的抗挠强度和疲劳强度应满足生产运行要求;

6、在满足设计生产的基础上,选择的止回阀应力求经济、体积小、重量轻,宜于运输和维检;

7、不同结构止回阀的适用管道尺寸和压力工况不同,对止回阀的选择有一定的借鉴意义,如表1所示。

二、进口止回阀的选型经验

1、为了防止介质逆流,在设备、装置和管道上都应安装止回阀;

2、止回阀一般适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质;

3、一般在公称通经50mm的水平管道上都应选用立式升降止回阀;

4、直通式升降止回阀在水平管道和垂直管道上都可安装;

5、对于水泵进口管路,宜选用底阀,底阀一般只安装在泵进口的垂直管道上,并且介质自下而上流动;

6、升降式较旋启式密封性好,流体阻力大,卧式宜装在水平管道上,立式装在垂直管道上;

7、进口旋启式止回阀的安装位置不受限制,它可装在水平、垂直或倾斜的管线上,如装在垂直管道上,介质流向要由下而上;这是著名的止回阀品牌德国沃德WODE销量大的一款产品;

8、旋启式止回阀不宜制成小口径阀门、可以做成很高的工作压力,PN可达到42MPa,而且DN也可以做到很大,最大可以达到2000mm以上。根据壳体及密封件的材质不同可以适用任何工作介质和任何工作温度范围。介质为水、蒸汽、气体、腐蚀性介质、油品、药品、等。介质工作温度范围在-196--800℃之间;

9、旋启式止回阀适用场合是低压大口径,而且安装场合受到限制

10、蝶式止回阀的安装位置不受限制,也是进口对夹式止回阀,可以安装在水平管路上,也可以安装在垂直或倾斜的管线上;这个是价格成本zui低的一款产品

11、隔膜式止回阀适用于易产生水击的管路上,隔膜可以很好地消除介质逆流时产生的水击,它一般使用在低压常温管道上,特别适用于自来水管道上,一般介质工作温度在-12--120℃之间,工作压力<1.6MPa,但隔膜式止回阀可以做到较大口径,DN最大可以达到2000mm以上;

12、球形止回阀适用于中低压管路,可以制成大口径;

13、球形止回阀的壳体材料可以用不锈钢制作,密封件的空心球体可以包裹聚四氟乙烯工程塑料,所以在一般腐蚀性介质的管路上也可应用,工作温度在-101--150℃之间,其公称压力≤4.0MPa,公称通经范围在200—1200之间;

14、对于不可压缩性流体用止回阀选择时首先要对所需要的关闭速度进行评估,第二步是选择可能满足所需要的关闭速度的止回阀的类型;

15、对于可压缩性流体用止回阀选择时可以根据不可压缩性流体用止回阀的类似方法来进行选择,如果介质流动范畴很大,则用于可压缩性流体的止回阀可使用一减速装置,如果介质流连续不段地快速停止和启动,如压缩机的出口那样,则使用升降式止回阀;

16、止回阀应确定响应的尺寸,阀门供应商必须提供选定尺寸的资料数据,这样就能找到给定流速下阀门全开时的阀门尺寸大小;

17、对于DN50mm以下的高中压止回阀,宜选用立式升降止回阀和直通式升降止回阀;

18、对于DN50mm以下的低压止回阀,宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀;

19、对于DN大于50mm、小于600mm的高中压止回阀,宜选用旋启式止回阀;

20、对于DN大于200mm、小于1200mm的中低压止回阀,宜选用无磨损球形止回阀;

21、对于DN大于50mm、小于2000mm的低压止回阀,伊选用蝶式止回阀和隔膜式止回阀;

22、对于要求关闭时水击冲击比较小或无水击的管路,宜选用缓闭式旋启止回阀和缓闭式蝶形止回阀。
